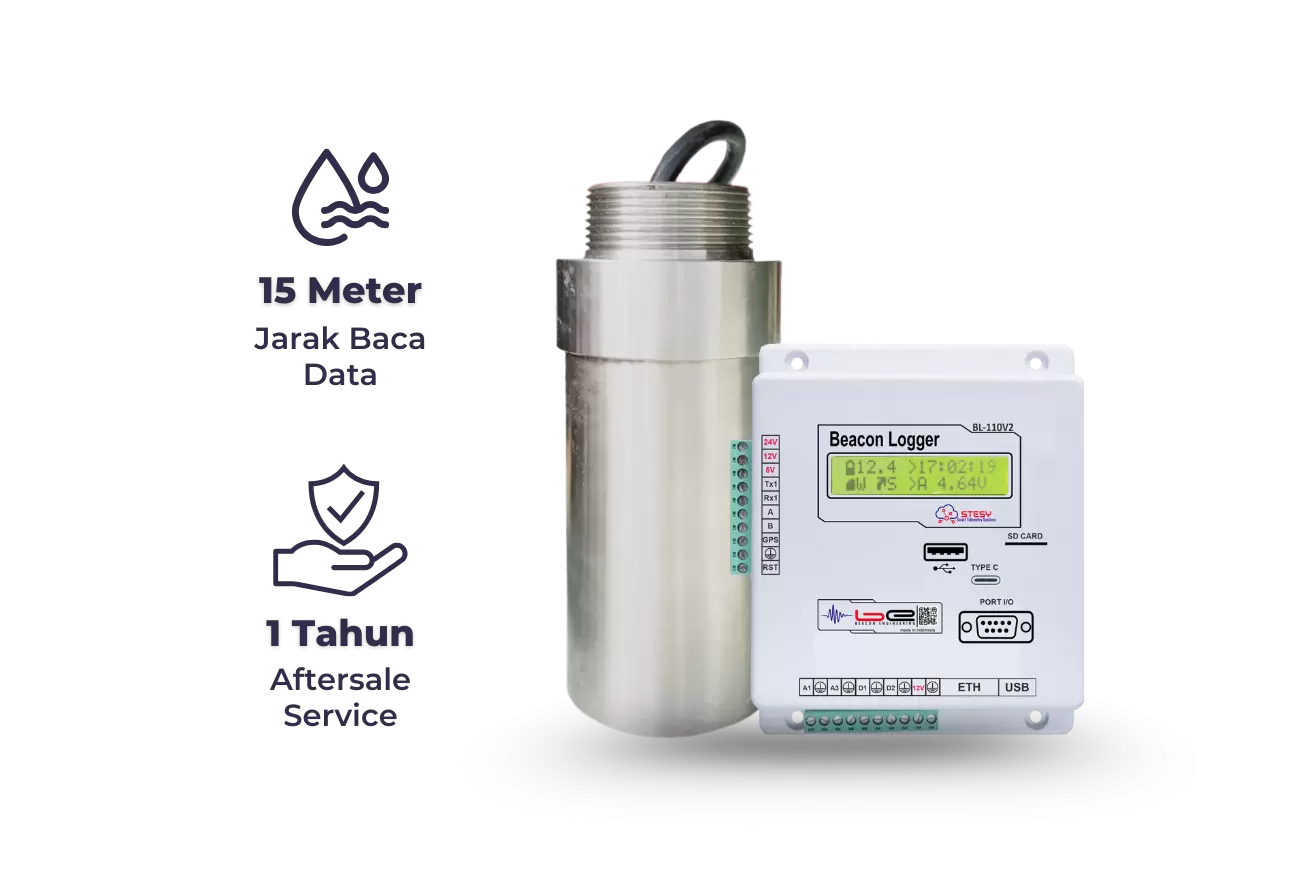

BE WLR-100-U150
Pengukuran Level Ketinggian Air Paling Fleksibel untuk Berbagai Karakteristik
AWLR tipe ini menggunakan sensor ultrasonik dengan jarak baca hingga 15 meter. Dilengkapi dengan Data Logger Beacon 110 Series, AWLR seri ini sangat fleksibel karena cocok diaplikasikan untuk berbagai jenis aliran mulai dari bendungan hingga irigasi. Selain itu, AWLR jenis ini juga sangat ideal untuk aliran terbuka.
Solusi tepat pemasangan di wilayah:
Kanal Irigasi
.png)
Bendungan
Bagaimana topologi perangkat AWLR seri BE WLR-100-U150?
Akurat dan Presisi Tinggi
Logger dan sensor bekerja secara presisi untuk menjamin data yang akurat:
- Sensor ultrasonik beresolusi tinggi (0.086 mm/count)
- Jarak ukur efektif hingga 4 meter
- Deadband rendah (< 100 mm)
- Update rate cepat hingga 20 Hz
- Prosesor STM32F407xx dengan ADC 16-bit dan frekuensi 168 MHz
Komunikasi Data yang Fleksibel
Pengambilan dan distribusi data menjadi lebih mudah dengan berbagai opsi konektivitas:
- Koneksi 4G, LAN, dan Wi-Fi
- Output data Modbus & ASCII
- Format file berupa CSV (Excel) yang mudah diolah
- Unduh data via koneksi Wi-Fi lokal
- LCD 16x2 untuk tampilan langsung di lapangan
- Kapasitas penyimpanan besar dengan SD Card hingga 16 GB
Daya Tahan Tinggi di Lapangan
Dirancang untuk kondisi ekstrem dan instalasi luar ruang:
- Sensor dari baja tahan karat 316, rating IP68
- Tahan terhadap kelembaban hingga 100%
- Casing logger ABS tahan api, suhu kerja -40°C hingga +85°C
- Braket khusus untuk pemasangan panel surya yang kokoh
- Tahan terhadap getaran, hujan, panas, dan beban cuaca ekstrem lainnya
Ramah Energi dan Tahan Lama
Mendukung operasional jangka panjang dengan keunggulan:
- Menggunakan 2 panel surya 100WP dengan efisiensi tinggi (15.3%)
- Dilengkapi baterai cadangan 12V/50Ah Deep Cycle
- Regulator DC internal menyediakan 5V, 12V, dan 24V
- Pengoperasian hemat daya, cocok untuk lokasi terpencil
- Backup memori SRAM menjaga data saat listrik padam
BL Logger 110
| Connectivity & Communication | |
|---|---|
| Internet Connection |
4G Wireless Router, LAN ports, Wi-Fi transmission channel |
| Communication Ports |
1x Serial Data RS232, 1x Modbus RS485, 1x USB Port, 1x Ethernet Port (TCP/IP), 1x DB9 Serial Port, 1x Type-C Port, Dual Mode Bluetooth (Classic and BLE) |
| Data Download |
Supports local Wi-Fi connection |
| Positioning System |
Integrated GPS Module for location tracking |
| Processing & Memory | |
| Processor |
STM32F407xx (Arm Cortex 32-bit) |
| Clock Speed |
Up to 168 MHz |
| Memory |
SRAM 192 KB |
| Input & Ouput | |
| Digital I/O |
2 |
| Analog Input |
2 Channels |
| ADC Resolution |
16-bit |
| Support Multisensor |
Not recommended |
| Power Supply & Regulation | |
| Operating Input Voltage |
10 - 24 VDC |
| Built-in DC Regulator Output |
5VDC, 12VDC, and 24VDC (for various sensor power supply) |
| Environmental & Durability | |
| Operating Temperature |
-40 to +85°C |
| Enclosure Material |
Flame-resistant ABS |
| Dimension |
125.6 x 45 x 155.6 mm |
| Display & Data Handling | |
| Display |
16x2 character LCD with green LED backlight |
| Data Format |
Excel (CSV File) |

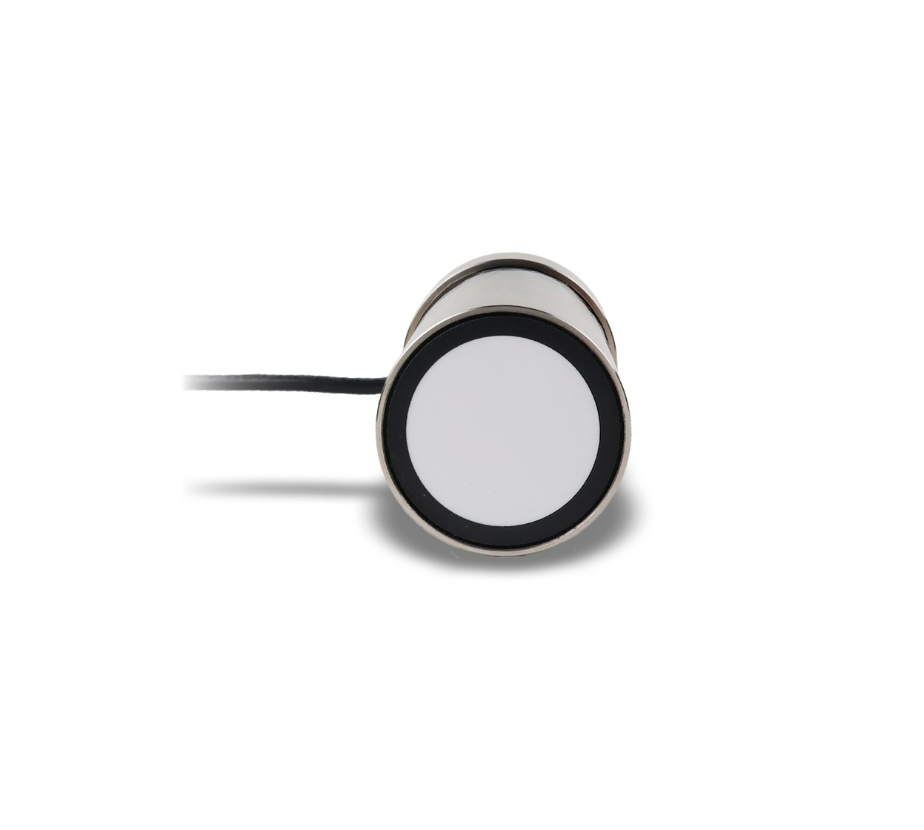

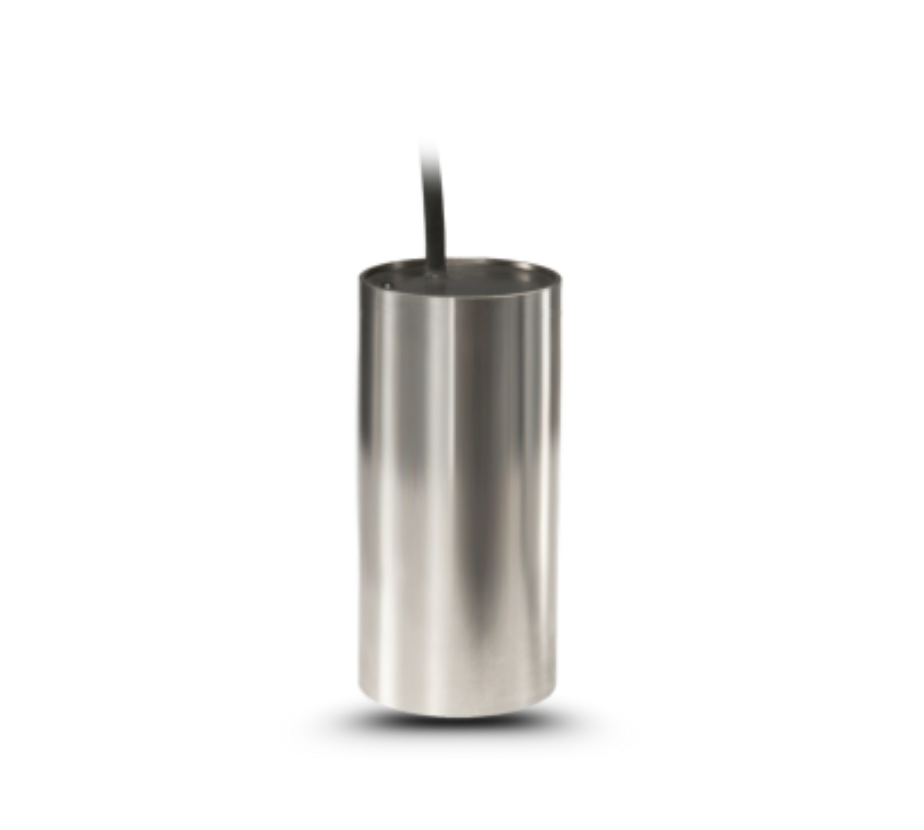

Water Level Sensor U150
.png)
| Measurement and Performance | |
|---|---|
| Sensor type |
Ultrasonic Water Level Sensor U150 |
| Range |
0.31 - 10 meters (max. 15 meters) |
| Dead Band |
< 11 in. (303 mm) |
| Beam Width |
6° ± 1° off axis @ -3db |
| Data Resolution |
0.0135 in. (0.343 mm) per count |
| Response Time |
Ready time < 1 second after power application |
| Object Detection |
liquid surface, flat or curved objects |
| Operating Temperature |
-40 to 158 F (-40 to 70 C) |
| Environmental & Durability | |
| Packaging |
Rugged for reliable performance in wet or dirty environments |
| Temperature Range |
-40 to 158°F (-40 to 70°C) |
| Humadity |
0 to 100% operating |
| Protection Rating |
NEMA-4X, NEMA-6P, IP68 |
| Materials & Construction | |
| Case material |
316 stainless steel |
| Transducer Type |
Ruggedized Piezoelectric |
| Data & Communication | |
| Output Protocols |
Modbus, ASCII streaming |
| Output Format |
Five ASCII distance characters followed by Carriage Return |
| Transducer Frequency |
50 kHz |
| Temperature Compensation |
Selectable |
