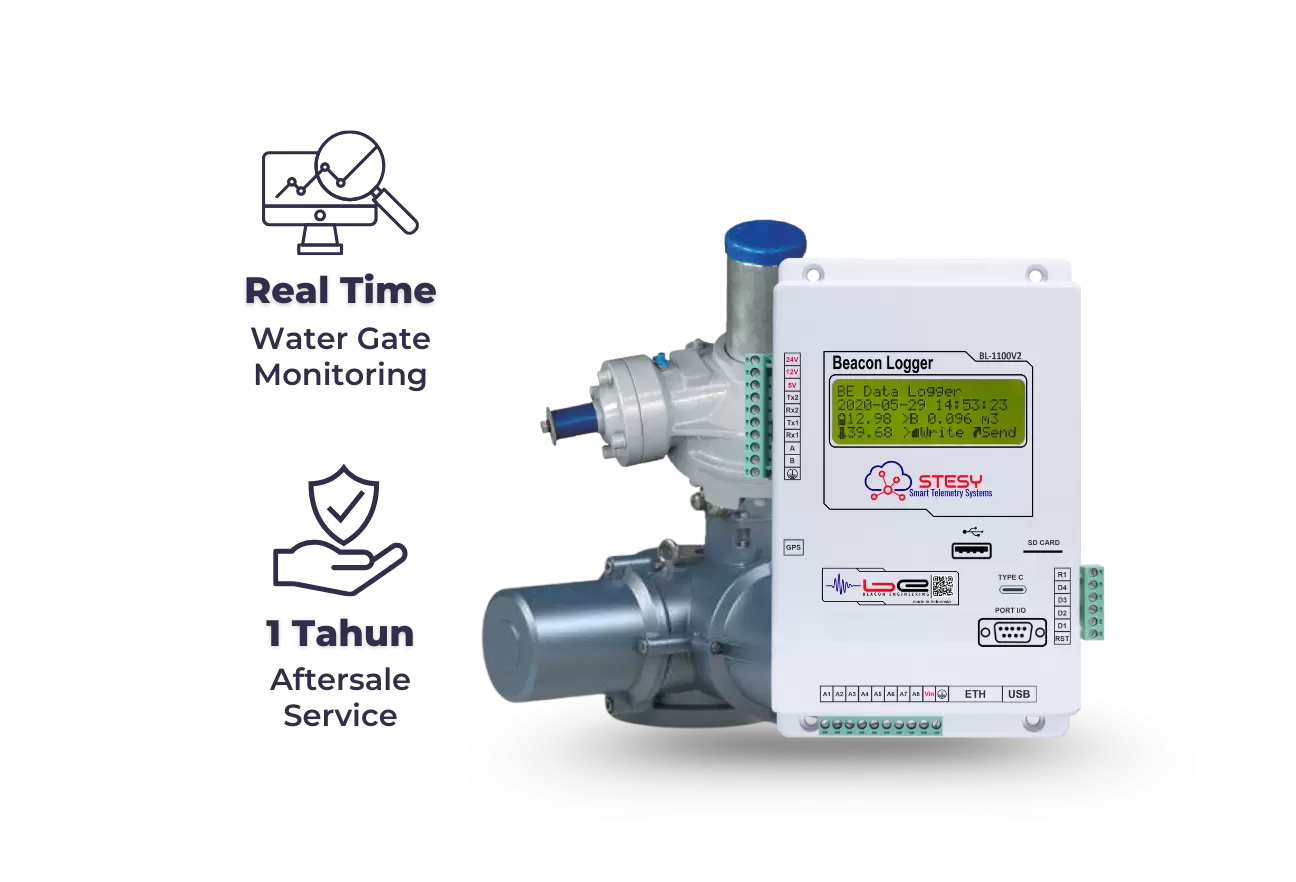

BE WGC-1000-NE
Revitalisasi Pintu Air Terbaik yang 100% Online
AWGC seri ini merupakan yang terbaru dikelasnya. Dilengkapi Data Logger BL-1100 yang memungkinkan kontrol pintu air sepenuhnya online, seri ini mampu memberikan data realtime 24 Jam non stop tanpa harus turun ke lapangan. Dirancang dengan ketahanan dan presisi tinggi, AWGC tipe ini cocok untuk pintu air di aliran skala besar seperti bendungan atau irigasi primer.
Solusi tepat pemasangan di wilayah:
Kanal Irigasi
.png)
Bendungan
.png)
Drainase

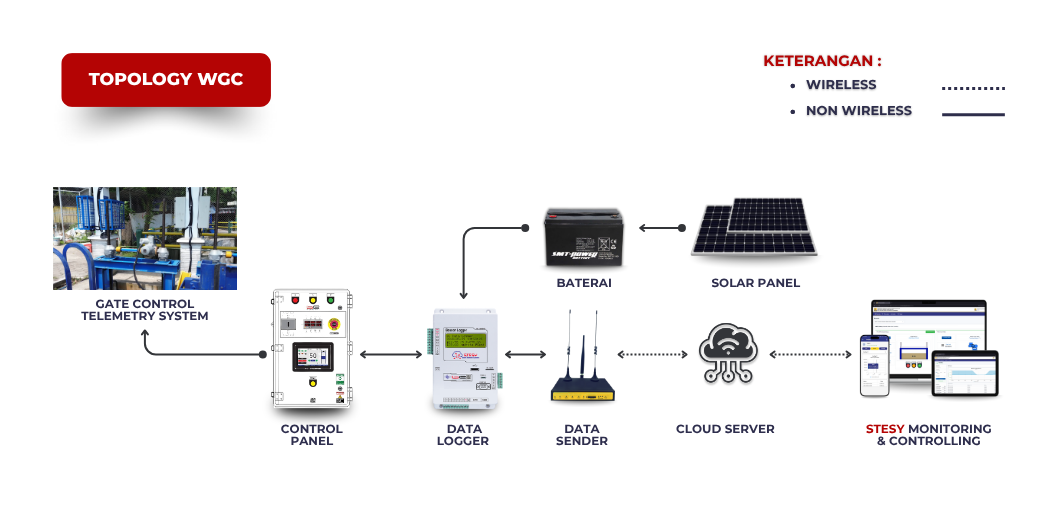

Bagaimana topologi perangkat WGC seri BE WGC-1000-NE?
Motorisasi 100% Efisien
Dirancang untuk motorisasi jangka panjang dan efisiensi tinggi:
- Torsi aktuator besar: hingga 900 Nm
- Gearbox kuat: hingga 2x 2000 Nm
- Rasio gear 6.3:1 dengan kecepatan rotasi 63 RPM
- Material gear dan slide rod berkualitas tinggi
- Tersedia handwheel untuk pengoperasian manual saat darurat
Pengendalian Cerdas
Memberikan kontrol pembukaan pintu air secara cerdas:
- Dilengkapi sensor internal untuk umpan balik posisi
- Tampilan LCD digital menunjukkan status buka-tutup 0–100%
- Output analog 4–20mA untuk kendali otomatis
- Rasio perputaran ideal untuk kontrol gerakan yang halus
Dukungan Motorisasi Jarak Jauh
Mendukung sistem otomasi dan integrasi dengan sistem kendali jarak jauh:
- Support motorisasi online via telemetry
- Kompatibel dengan sistem kontrol berbasis SCADA atau IoT
- Mengurangi risiko kerja karena kunjungan ke lapangan
Stabil dan Aman
Stabil dan aman dalam berbagai kondisi kelistrikan:
- Daya 380VAC / 3 Phase / 50 Hz
- Sistem kontrol dilindungi dari gangguan daya
- Cocok digunakan di area irigasi atau industri dengan pasokan listrik tinggi
BL Logger 1100
| Connectivity & Communication | |
|---|---|
| Internet Connection |
4G Wireless Router, LAN ports, Wi-Fi transmission channel |
| Communication Ports |
2x Serial Data RS232, 1x Modbus RS485, 1x USB Port, 1x Ethernet Port (TCP/IP), 1x DB9 Serial Port, 1x Type-C Port, Dual Mode Bluetooth (Classic and BLE) |
| Data Download |
Supports local Wi-Fi connection |
| Positioning System |
Integrated GPS Module for location tracking |
| Processing & Memory | |
| Processor |
SRAM 192 KB |
| Processor |
STM32F407xx (Arm Cortex 32-bit) |
| Clock Speed |
Up to 168 MHz |
| Input & Ouput | |
| Analog Input |
8 Channels |
| Digital I/O |
4 |
| ADC Resolution |
16-bit |
| Support Multisensor |
Yes |
| Power Supply & Regulation | |
| Operating Input Voltage |
10 - 24 VDC |
| Built-in DC Regulator Output |
5VDC, 12VDC, and 24VDC (for various sensor power supply) |
| Environmental & Durability | |
| Operating Temperature |
-40 to +85°C |
| Enclosure Material |
Flame-resistant ABS |
| Dimension |
125 x 44 x 205.6 mm |
| Display & Data Handling | |
| Display |
20 x 4 character LCD with green LED backlight |
| Data Format |
Excel (CSV File) |

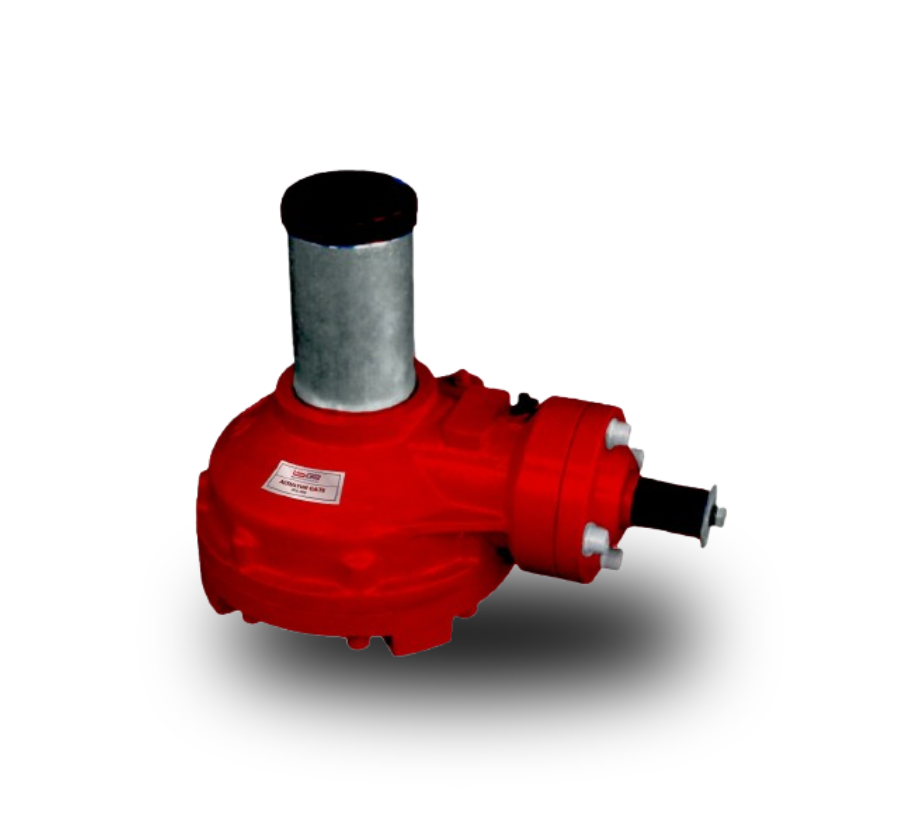

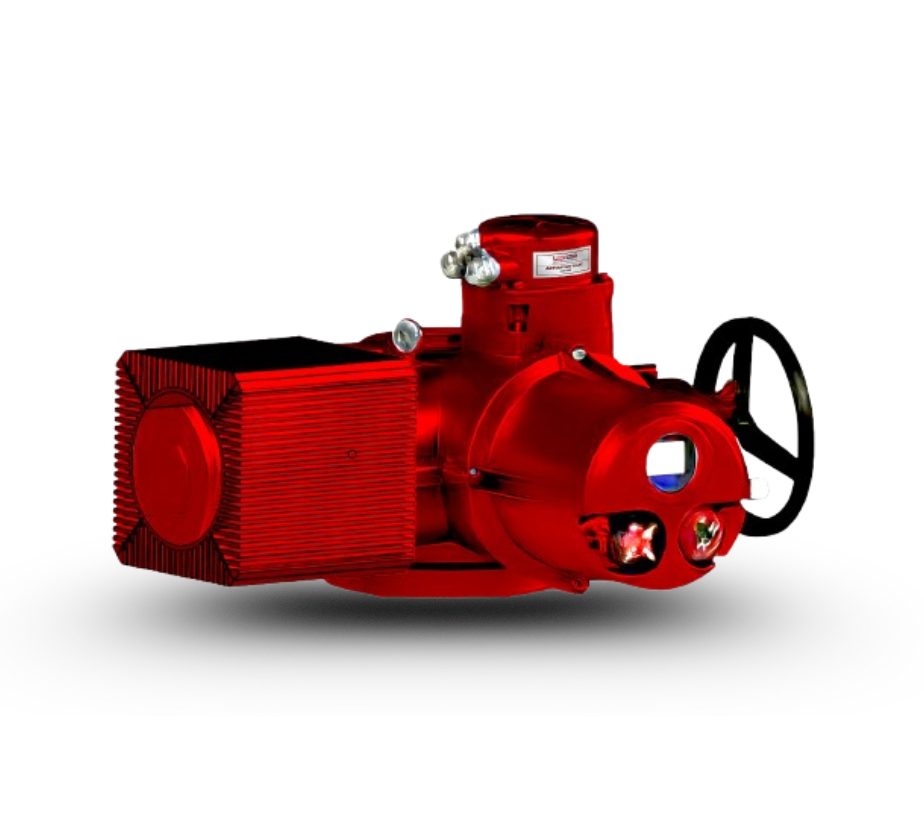

Actuator & Gearbox 1000-NE
.png)
| Mechanical Performance | |
|---|---|
| Actuator Torque |
900 Nm |
| Gearbox Torque |
Max 2 x 2000 Nm |
| Gear Ratio |
6.3 : 1 |
| Rotational Speed |
63 RPM |
| Manual Operation |
Equipped with a handwheel for emergency use |
| Mechanical Components |
High-durability slide rod and gearbox |
| Electrical & Control Features | |
| Power Supply |
380 VAC / 3 Phase / 50 Hz |
| Output Signal |
4–20 mA analog signal for position control |
| Internal Sensor |
Integrated for actuator position feedback |
| Display |
Digital LCD display showing 0–100% gate opening |
| Online Control |
Yes |
| Construction & Design | |
| Housing & Gear Design |
Built for long-term durability in field applications |
| Emergency Access |
Manual handwheel ensures operation during power failure |
| Control Precision |
Supports accurate control via analog signal and digital readout |
