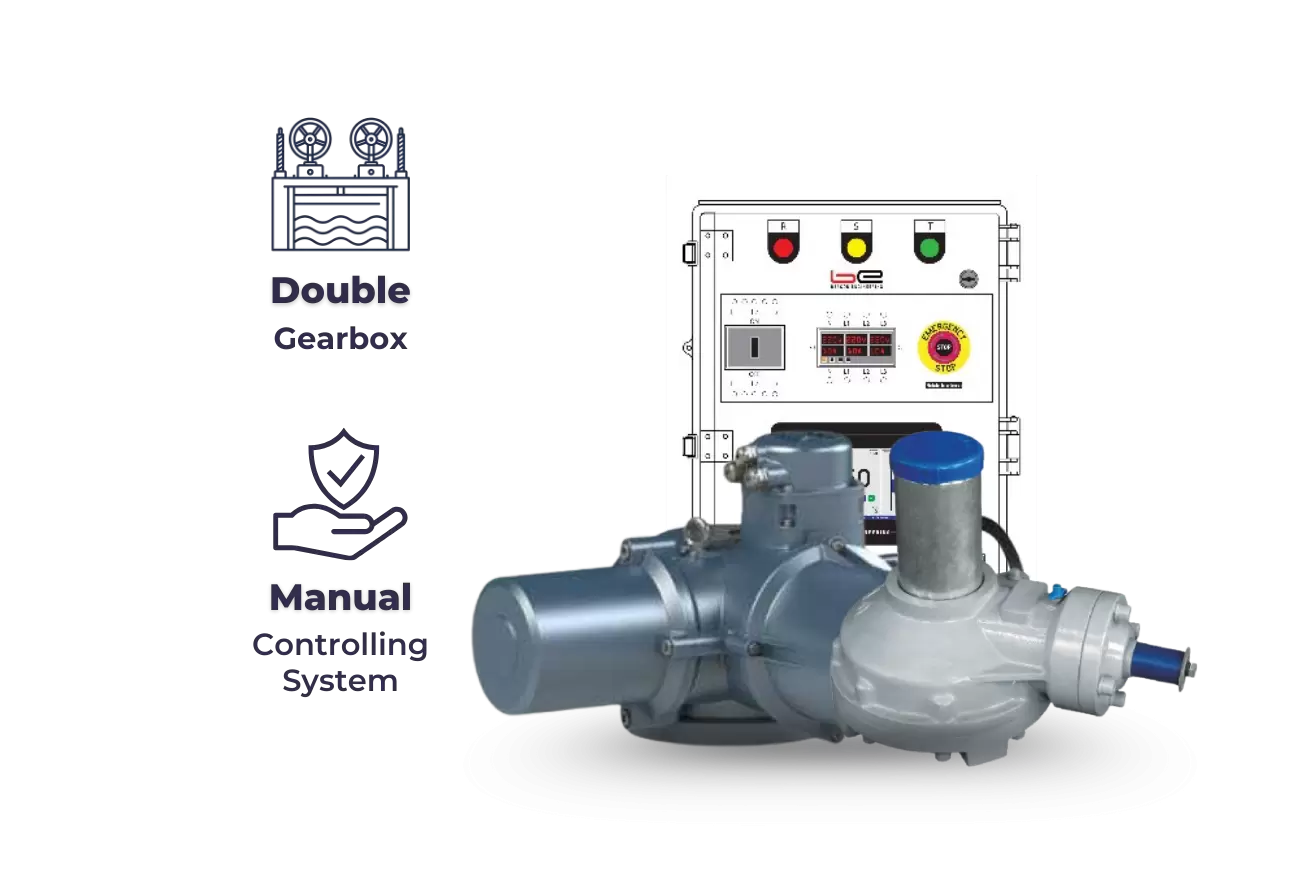

BE GCM-500-N2
Solusi Tepat Revitalisasi Pintu Air Skala Kecil Hingga Menengah
AWGC tipe manual ini dilengkapi actuator dan gearbox hingga 2 x 2000 Nm dan sangat cocok dipasang di pintu air tersier, wilayah irigasi lokal, atau sistem drainase kecil. AWGC tipe manual ini juga dapat menjadi opsi pendukung pintu air di wilayah blank spot.
-
Brosur tidak tersedia
Solusi tepat pemasangan di wilayah:
Kanal Irigasi
.png)
Drainase

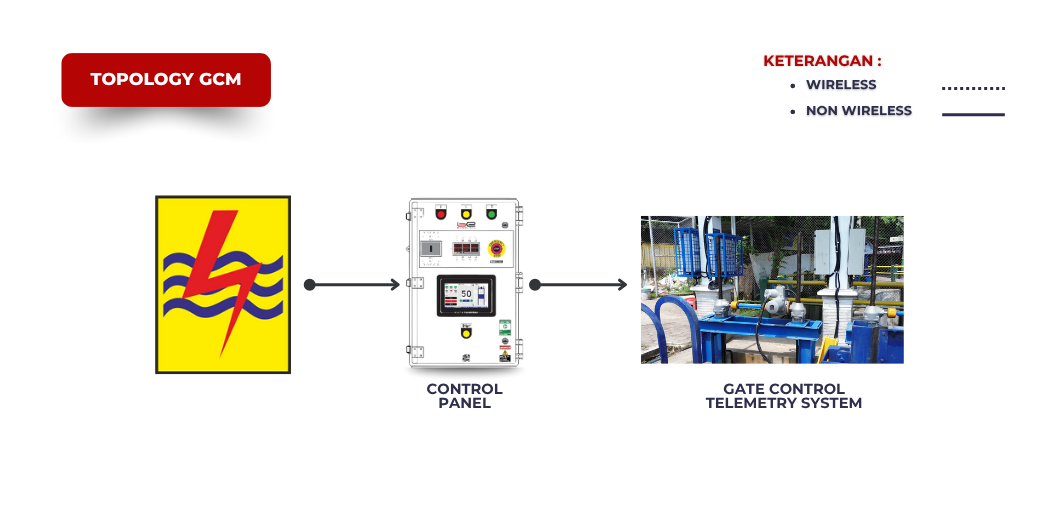

Bagaimana topologi perangkat GCM seri BE GCM-500-N2?
Motorisasi Tangguh dan Stabil
Dirancang untuk mendukung pengoperasian pintu air secara manual maupun semi-otomatis dengan kekuatan mekanis tinggi.
- Aktuator torsi tinggi, hingga 900 Nm
- Gearbox kuat, torsi hingga 2 x 2000 Nm
- Kecepatan rotasi 63 RPM dengan rasio gear 6.3:1
- Dilengkapi roda tangan (handwheel) untuk pengoperasian darurat
Kontrol Manual yang Presisi
Meski belum mendukung telemetri, unit ini tetap menghadirkan kontrol yang akurat dan responsif di lapangan.
- Tersedia tampilan LCD digital 0–100% untuk indikasi posisi pintu
- Dilengkapi sensor internal untuk pembacaan posisi aktual
- Sinyal output standar industri: 4–20 mA
- Cocok untuk sistem manual maupun semi-otomatis
Stabil dan Aman
Didesain untuk keandalan di lingkungan teknis yang berat, cocok untuk instalasi irigasi dan infrastruktur pengairan.
- Daya listrik 380 VAC, 3 fase, 50 Hz
- Komponen internal tahan terhadap beban kerja tinggi dan lingkungan industri
- Tidak memerlukan kalibrasi berulang
- Belum dilengkapi sistem komunikasi data – belum mendukung kontrol online/telemetri

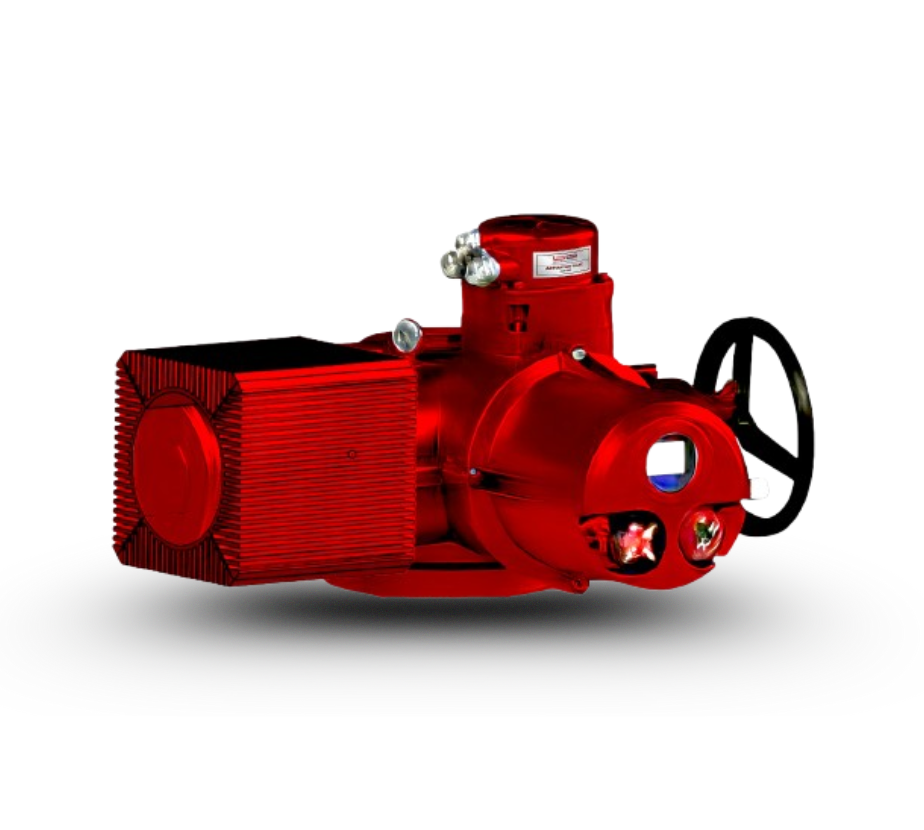

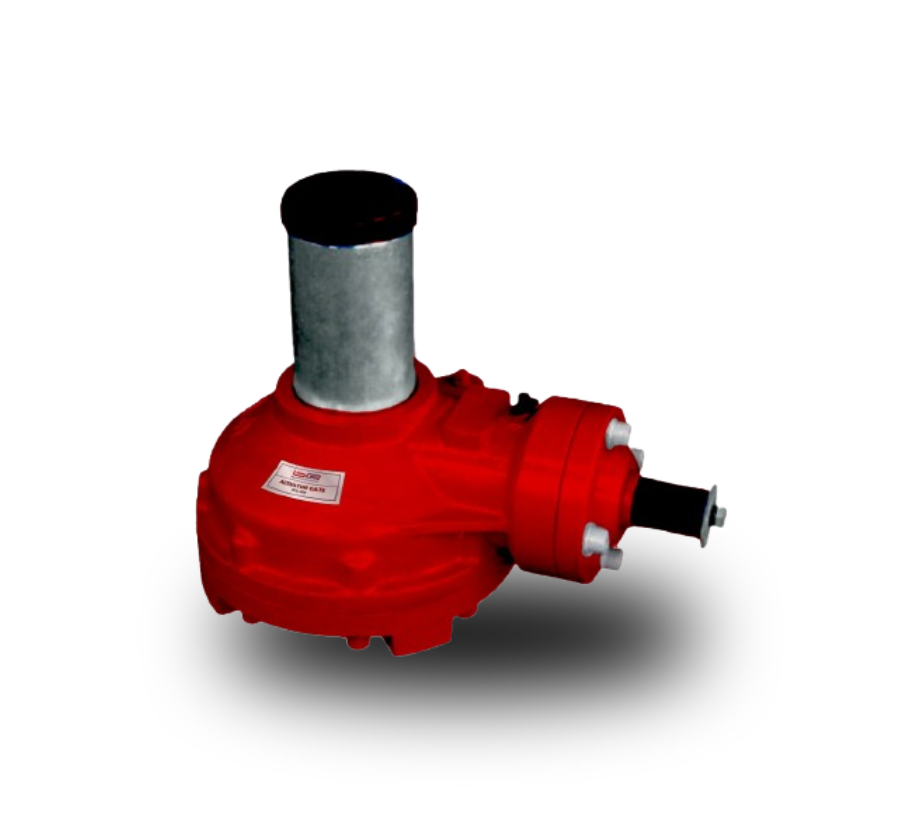

Actuator & Gearbox GCM 500-N2
.png)
| Mechanical Performance | |
|---|---|
| Actuator Torque |
900 Nm |
| Gearbox Torque |
2 x 2000 Nm |
| Gear Ratio |
6.3 : 1 |
| Rotational Speed |
63 RPM |
| Manual Operation |
Equipped with a handwheel for emergency use |
| Mechanical Components |
High-durability slide rod and gearbox |
| Electrical & Control Features | |
| Power Supply |
380 VAC / 3 Phase / 50 Hz |
| Output Signal |
4–20 mA analog signal for position control |
| Internal Sensor |
Integrated for actuator position feedback |
| Display |
Digital LCD display showing 0–100% gate opening |
| Online Control |
No |
| Construction & Design | |
| Housing & Gear Design |
Built for long-term durability in field applications |
| Emergency Access |
Manual handwheel ensures operation during power failure |
| Control Precision |
Supports accurate control via analog signal and digital readout |
