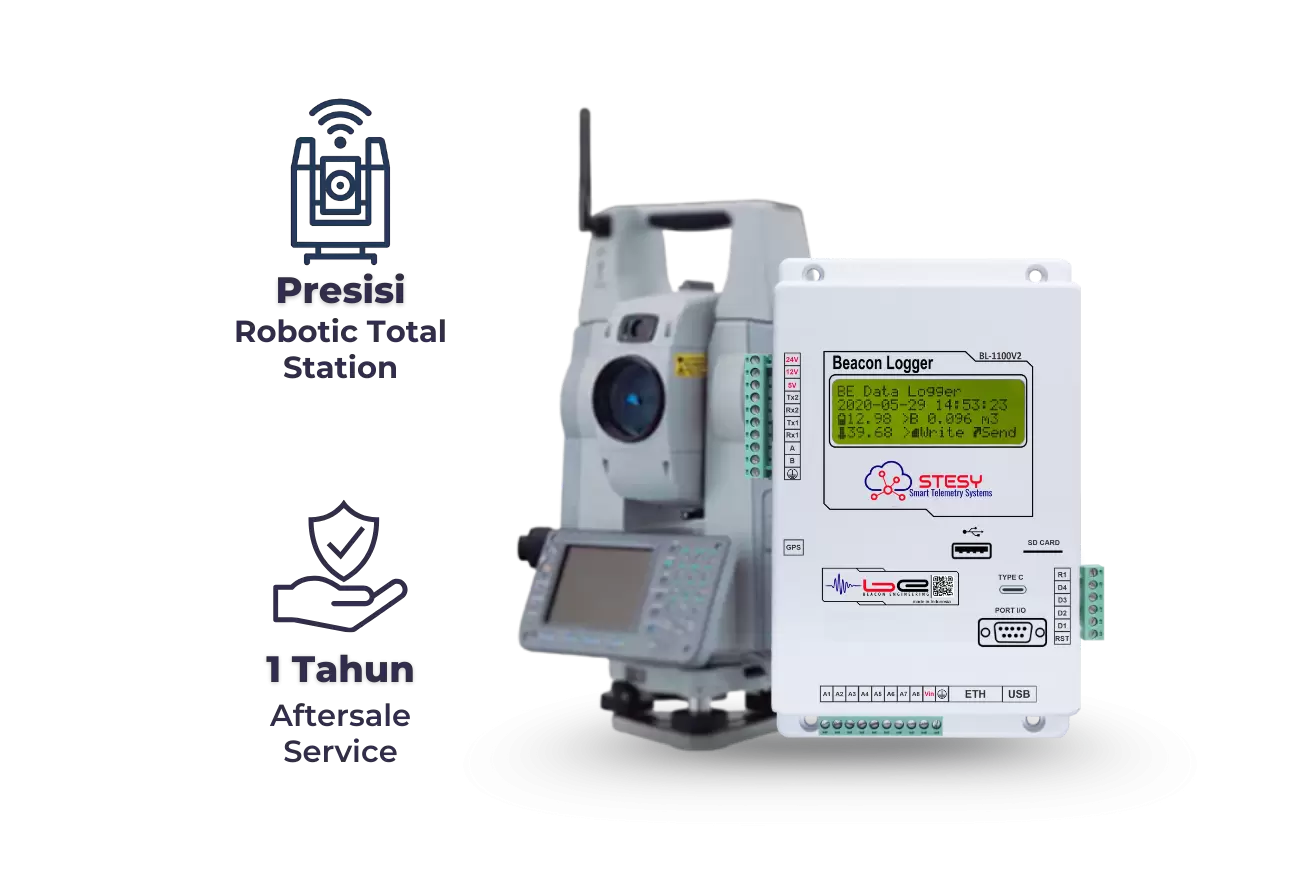

BE ADR-1000-RBT32
Monitoring Deformasi 24 Jam Non Stop dan 100% Online
ADR sangat tepat digunakan untuk memantau deformasi suatu infrastruktur secara berkala tanpa terkendala risiko di lapangan. Terhubung dengan data logger BL-1100, ADR mampu memberikan kontrol penuh data struktur tanah secara online hanya melalui satu aplikasi monitoring. ADR sangat cocok dipasang di ara tebing atau lereng dan bendungan.
-
Brosur tidak tersedia
Solusi tepat pemasangan di wilayah:
.png)
Bendungan

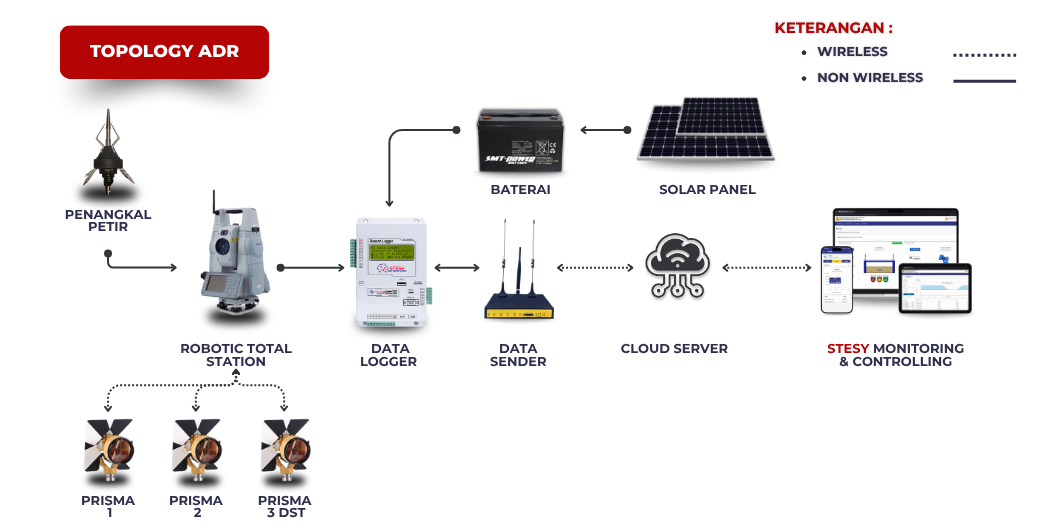

Bagaimana topologi perangkat ADR seri BE ADR-1000-RBT32?

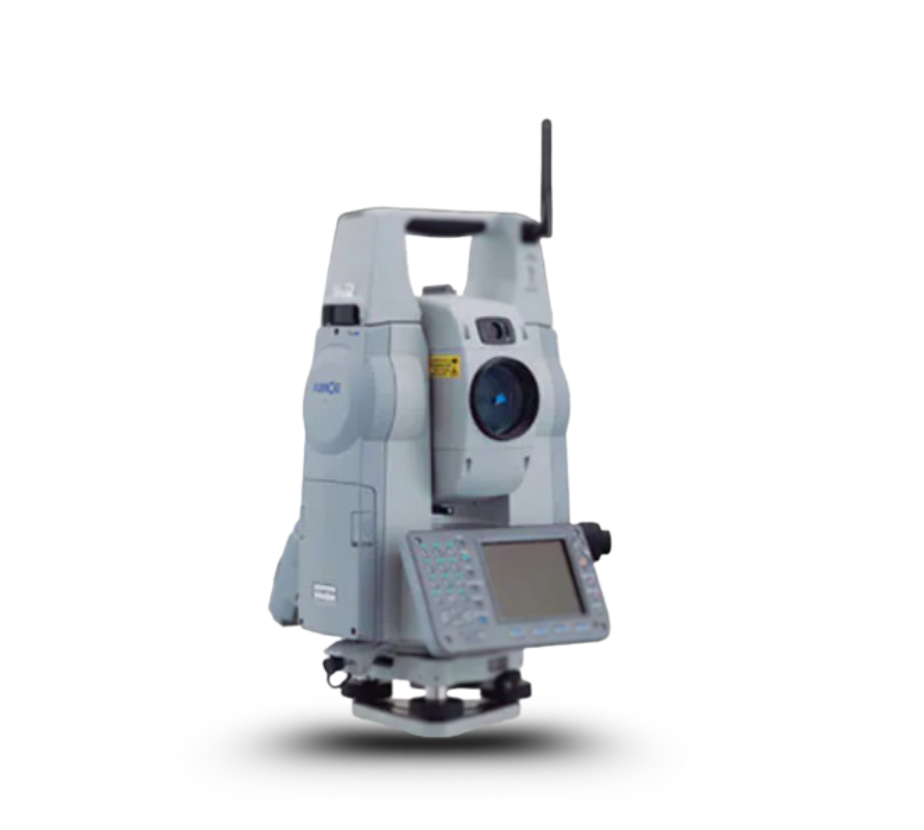

Robotic Total Station untuk Deformasi
Robotic Total Station pada ADR sangat tepat digunakan untuk pengukuran deformasi
- Akurasi tinggi hingga 0.005 mil
- Jangkauan pengukuran luas hingga 3500 meter
- Resolusi tinggi dan unit sudut fleksibel
- Monitoring presisi menggunakan prism target
Konektivitas Fleksibel - Akses Data Mudah
Didukung dengan Data logger BL-1100 untuk pengambilan dan distribusi data secara efisien:
- Koneksi Lengkap – 4G, LAN, Wi-Fi, RS232, RS485, Modbus
- Output Data Universal – Format 4–20 mA, ASCII, CSV (Excel), cocok untuk integrasi ke sistem SCADA
- Memori Besar – SD Card hingga 16 GB
- Akses Lokal via Wi-Fi – Ambil data lansung tanpa internet

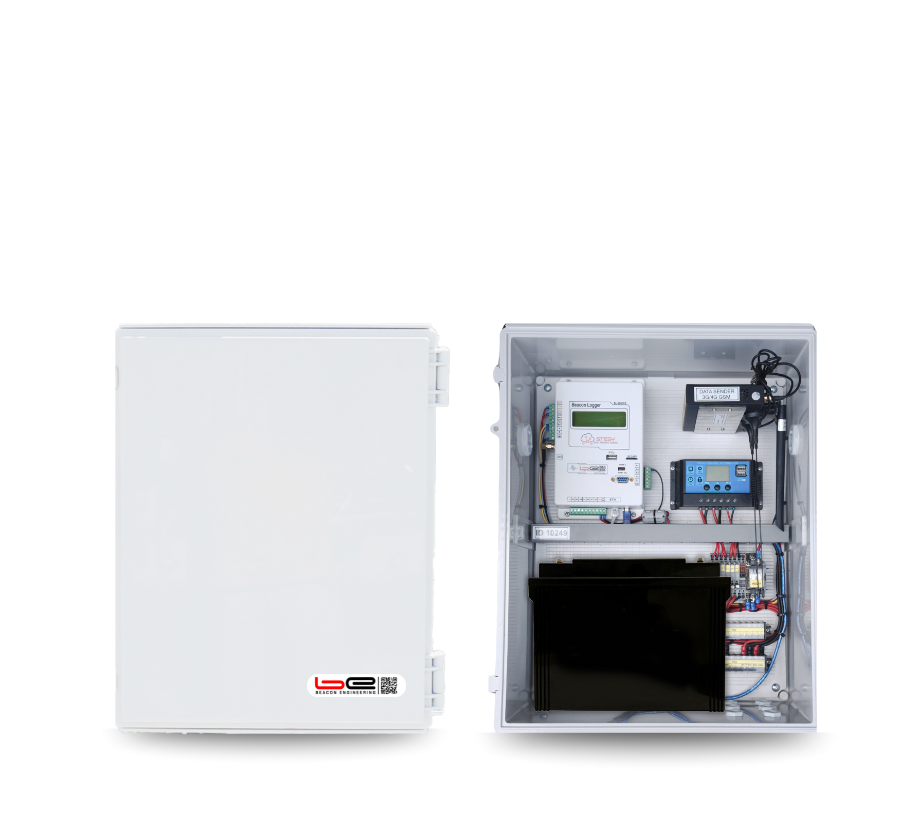

Daya Tahan Tinggi di Lapangan
Dirancang untuk bertahan di medan ekstrem dan kondisi lingkungan yang berat:
- Beroperasi di suhu ekstrem (-40°C hingga 70°C)
- Tahan cuaca dan lingkungan lembap
- Cocok untuk pemasangan jangka panjang di area terbuka
Ramah Energi dan Daya Tahan Lama
Mendukung operasional jangka panjang dengan keunggulan:
- Ditenagai oleh 5 panel surya total 500 WP — optimal untuk area terpencil
- Baterai deep cycle 12V/200Ah untuk suplai daya stabil jangka panjang
- Efisiensi panel hingga 15.3%, cocok untuk iklim tropis
- Lengkap dengan bracket panel

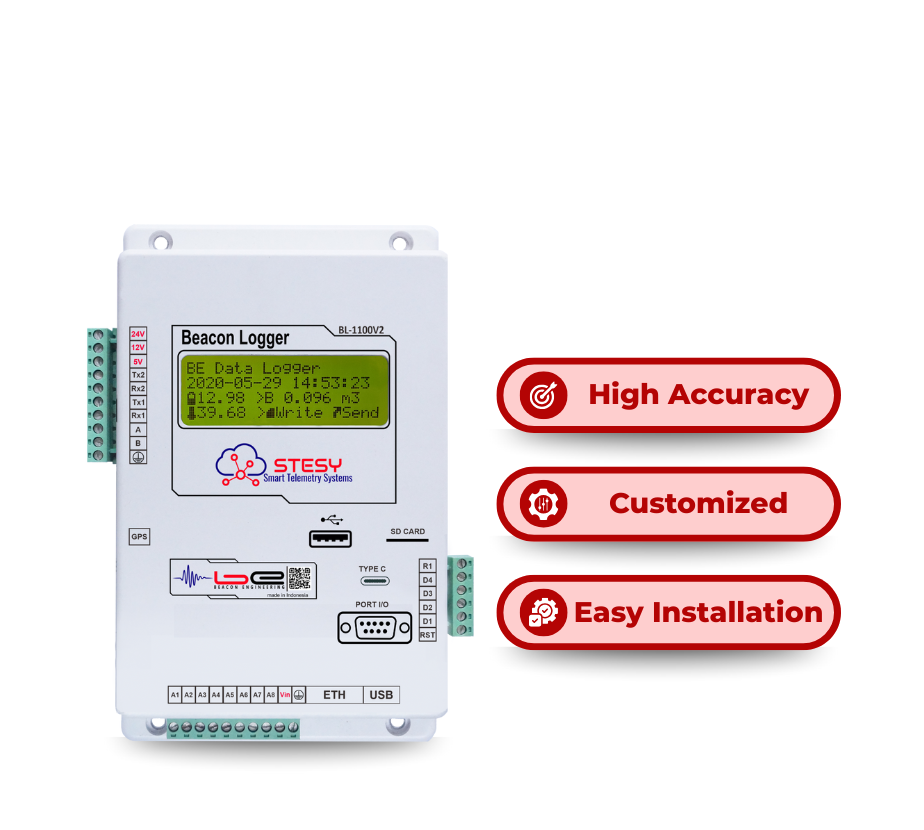

BL Logger 1100
| Connectivity & Communication | |
|---|---|
| Internet Connection |
4G Wireless Router, LAN ports, Wi-Fi transmission channel |
| Communication Ports |
2x Serial Data RS232, 1x Modbus RS485, 1x USB Port, 1x Ethernet Port (TCP/IP), 1x DB9 Serial Port, 1x Type-C Port, Dual Mode Bluetooth (Classic and BLE) |
| Data Download |
Supports local Wi-Fi connection |
| Positioning System |
Integrated GPS Module for location tracking |
| Processing & Memory | |
| Processor |
SRAM 192 KB |
| Processor |
STM32F407xx (Arm Cortex 32-bit) |
| Clock Speed |
Up to 168 MHz |
| Input & Ouput | |
| Analog Input |
8 Channels |
| Digital I/O |
4 |
| ADC Resolution |
16-bit |
| Support Multisensor |
Yes |
| Power Supply & Regulation | |
| Operating Input Voltage |
10 - 24 VDC |
| Built-in DC Regulator Output |
5VDC, 12VDC, and 24VDC (for various sensor power supply) |
| Environmental & Durability | |
| Operating Temperature |
-40 to +85°C |
| Enclosure Material |
Flame-resistant ABS |
| Dimension |
125 x 44 x 205.6 mm |
| Display & Data Handling | |
| Display |
20 x 4 character LCD with green LED backlight |
| Data Format |
Excel (CSV File) |

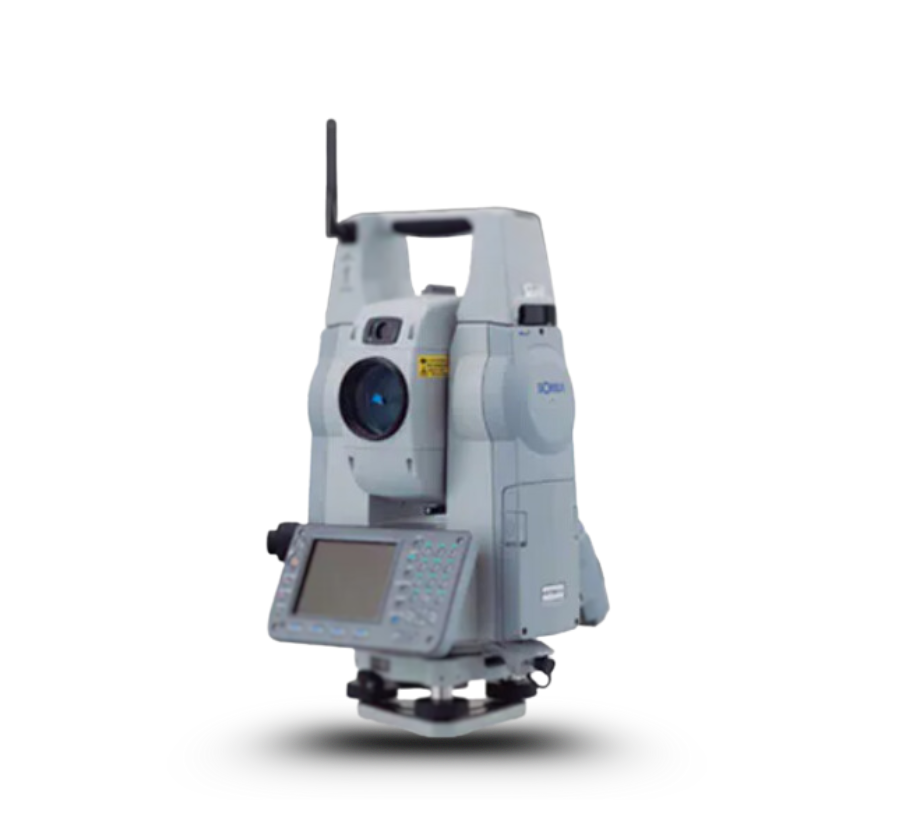

Robotic Total Station RBT32
.png)
| Measurement and Performance | |
|---|---|
| Sensor type |
Robotic Total Station with Rotary Absolute Encoder |
| Telescope Magnification |
30x |
| Resolving Power |
2.5 arcseconds |
| Field of View |
1°30’ |
| Minimum Focus |
1.3 meters (4.3 ft) |
| Angle Accuracy |
1" (0.0003 gon / 0.005 mil) |
| Angle Display Resolution |
0.1" / 0.5" (selectable) |
| Image Type |
Erect |
| Measurement Range |
1.3 – 3500 meters (4.3 – 11,480 ft) |
| Target Type |
Prism target monitoring |
| Tilt Angle & Deformation Compensation | |
| Compensation Method |
Coaxial Phase Shift Measuring System |
| Signal Source |
Red Laser Diode (690 nm, Class 3R) |
| Angle Units |
Degree / Gon / Mil (selectable) |
| Environmental & Durability | |
| Operating Temperature |
-40 to 70°C |
| Humadity |
0–100% (non-condensing) |
| Packaging |
Rugged and reliable for outdoor, long-term monitoring |
| Protection Rating |
Weatherproof standard (customizable depending on field application) |
